一二次设备模拟带电综合测试系统简介 ----Product introduction
一二次设备模拟带电综合测试系统装置是由我公司聚集高科技人才，重点投入，最新设计生产的新一代高效程控大电流标准源 。
该大电流源专门针对变电站一次柱入试验，电力系统一次测的故障模拟,一二次融合检测设备的应用,完整综合试验平台的搭建；也可用于热继电器、电动机；て鳌⒔哟テ鳌⒍掀鳌⒖掌亍⒖毓瘛⒍下菲鳌⒈；て列Ｑ；也可对大电流钳形表、分流器、电流互感器以及大电流交流标准表校验;亦可作为大电流线缆及其他大电流设备老化使用，单台机最大输出电流1000A，必将替代原有传统大电流发生器，电压发生器更好的应用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场 。
一二次设备模拟带电综合测试系统装置采用？榛杓扑枷，主控单元采用STM32微处理,综合应用先进的谐振软开关技术、数字功放技术等先进技术，最大程度降低内部器件功耗，提升整机输出效率，减小设备体积和重量 。各？橹涞牡缌魇涑龆懒，可以任意并联叠加，每个？榫哂卸懒⑼晟频墓睾涂繁；すδ 。多台机可以并联组合输出2000A、3000A、3000A、10000A以至几万安 。
该产品采用10英寸触摸液晶显示屏，全中文显示，界面清晰简捷，操作方便，视觉效果好；且具有体积小，重量轻，量程宽，输出稳定， 软件升级维护方便等特点 。同时，设备具有完善的；すδ，在电流开路时可自动；，并指示故障位置 。
本装置总体上技术先进、性能可靠、功能齐全、操作简便,各项功能指标均符合相关规程要求,是J9集团对广大用户的又一最新奉献 。
其中三相标准源？榧瓤梢圆瓤傻鳌⑾辔豢傻鳌⑵德士傻鳌⒐β饰榷ǖ娜喙て档缪埂⒌缌餍藕 。
新型的三相柱入设备可以检测符合一二次融合规范的10KV高压开关内的电压传感器、电流传感器、零序电压传感器、零序电流传感器的比差和角差 。以及校验各种一二次融合开关控制器、DTU、FTU、配电终端的误差，线路故障指示器，取电装置的检测 。
除此之外，该装置还可以对电能表、电压表、电流表、相位表、频率表等电力电测数字仪表进行测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定， 电压变送器、电流变送器、频率变送器等电量变送器的测试和检定；电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定 。
本装置应用高精度采样技术，并结合最新数字信号处理方法等技术设计而成 。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也可以现场使用，我们相信您会对使用这款高品质的产品感到满意的 。
该大电流源专门针对变电站一次柱入试验，电力系统一次测的故障模拟,一二次融合检测设备的应用,完整综合试验平台的搭建；也可用于热继电器、电动机；て鳌⒔哟テ鳌⒍掀鳌⒖掌亍⒖毓瘛⒍下菲鳌⒈；て列Ｑ；也可对大电流钳形表、分流器、电流互感器以及大电流交流标准表校验;亦可作为大电流线缆及其他大电流设备老化使用，单台机最大输出电流1000A，必将替代原有传统大电流发生器，电压发生器更好的应用于电力、铁路、石化、冶金和矿山等企业的科研、生产和电气试验现场 。
一二次设备模拟带电综合测试系统装置采用？榛杓扑枷，主控单元采用STM32微处理,综合应用先进的谐振软开关技术、数字功放技术等先进技术，最大程度降低内部器件功耗，提升整机输出效率，减小设备体积和重量 。各？橹涞牡缌魇涑龆懒，可以任意并联叠加，每个？榫哂卸懒⑼晟频墓睾涂繁；すδ 。多台机可以并联组合输出2000A、3000A、3000A、10000A以至几万安 。
该产品采用10英寸触摸液晶显示屏，全中文显示，界面清晰简捷，操作方便，视觉效果好；且具有体积小，重量轻，量程宽，输出稳定， 软件升级维护方便等特点 。同时，设备具有完善的；すδ，在电流开路时可自动；，并指示故障位置 。
本装置总体上技术先进、性能可靠、功能齐全、操作简便,各项功能指标均符合相关规程要求,是J9集团对广大用户的又一最新奉献 。
其中三相标准源？榧瓤梢圆瓤傻鳌⑾辔豢傻鳌⑵德士傻鳌⒐β饰榷ǖ娜喙て档缪埂⒌缌餍藕 。
新型的三相柱入设备可以检测符合一二次融合规范的10KV高压开关内的电压传感器、电流传感器、零序电压传感器、零序电流传感器的比差和角差 。以及校验各种一二次融合开关控制器、DTU、FTU、配电终端的误差，线路故障指示器，取电装置的检测 。
除此之外，该装置还可以对电能表、电压表、电流表、相位表、频率表等电力电测数字仪表进行测试和检定，以及仪用电压互感器、电流互感器、钳形电流互感器等电量传感器的测试和检定， 电压变送器、电流变送器、频率变送器等电量变送器的测试和检定；电力数据采集器、电能表现场校验仪、电力参数测试仪、电压监测仪、配电负荷监测仪、多功能电力仪表、负荷管理终端、失压失流计时器、配电自动化终端等仪器设备的测试和检定 。
本装置应用高精度采样技术，并结合最新数字信号处理方法等技术设计而成 。技术先进，性能优良，体积小，重量轻，携带方便，既可用于实验室，也可以现场使用，我们相信您会对使用这款高品质的产品感到满意的 。
一二次设备模拟带电综合测试系统参数 ----Technical parameter
1、输入电源：交流50Hz，380V三相四线制，或220V 。
2、电流输出范围：三相50-500A 。
3、电流准确度优于：0.5% 。
4、单相电压输出范围：10~120V 。
5、电压 准确度：0.5% 。
6、移相范围：0~360° 。
7、相位调节角度：0.2° 。
8、显示方式：10寸TFT液晶显示屏 。
9、失真度：0.05% 。
10、频率：45-60Hz 。
11、485或232通讯接口 。
功率：30kVA 。
（以上产品根据功能要求可改）
2、电流输出范围：三相50-500A 。
3、电流准确度优于：0.5% 。
4、单相电压输出范围：10~120V 。
5、电压 准确度：0.5% 。
6、移相范围：0~360° 。
7、相位调节角度：0.2° 。
8、显示方式：10寸TFT液晶显示屏 。
9、失真度：0.05% 。
10、频率：45-60Hz 。
11、485或232通讯接口 。
功率：30kVA 。
（以上产品根据功能要求可改）
一二次设备模拟带电综合测试系统功能 ----Product features
电压、电流、相位、角度和频率均为高精度、高稳定度标准信号输出，软件闭环，高精度输出 。为了现场使用方便，可以用三台单相的组合试用用于三相输出，也可独立单机运行做为单相源来用 。
1、电压、电流、相位的调节，可同时针对三相或任意一相进行 。
2、三相电压之间、各相电压和电流之间的相位均可360°调节 。
3、三相四线/三相三线，正相序/逆相序四种状态可任意组合输出 。
4、触摸屏一目了然 。电压、电流有常用试验点，一键到位，操作起来方便快捷 。
5、独有的即点即输功能，极大地简化了操作流程 。
6、可以同时测量显示三相电流互感器、零序电流互感器的比差和角差 。
7、互感器二次电压电流，一次电压电流可以切换显示 。
8、可配上位机通讯软件，通过上位机进行整机操作，通讯协议开放 。
9、当电压短路、电流开路或接线错误时，可自动停止输出并伴有声光报警 。
10、采用先进的功放技术，可靠性、稳定性大大提高 。
11、增加同步信号功能，可多台设备并联使用 达到几万安的电流 。
12、增加了暂态功能，可以模拟指示等配网实验 暂态时间小于20MS （扩展功能） 。
13、谐波输出功能（扩展功能） 。
1、电压、电流、相位的调节，可同时针对三相或任意一相进行 。
2、三相电压之间、各相电压和电流之间的相位均可360°调节 。
3、三相四线/三相三线，正相序/逆相序四种状态可任意组合输出 。
4、触摸屏一目了然 。电压、电流有常用试验点，一键到位，操作起来方便快捷 。
5、独有的即点即输功能，极大地简化了操作流程 。
6、可以同时测量显示三相电流互感器、零序电流互感器的比差和角差 。
7、互感器二次电压电流，一次电压电流可以切换显示 。
8、可配上位机通讯软件，通过上位机进行整机操作，通讯协议开放 。
9、当电压短路、电流开路或接线错误时，可自动停止输出并伴有声光报警 。
10、采用先进的功放技术，可靠性、稳定性大大提高 。
11、增加同步信号功能，可多台设备并联使用 达到几万安的电流 。
12、增加了暂态功能，可以模拟指示等配网实验 暂态时间小于20MS （扩展功能） 。
13、谐波输出功能（扩展功能） 。

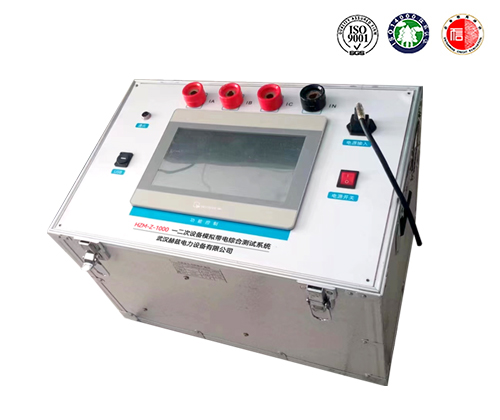

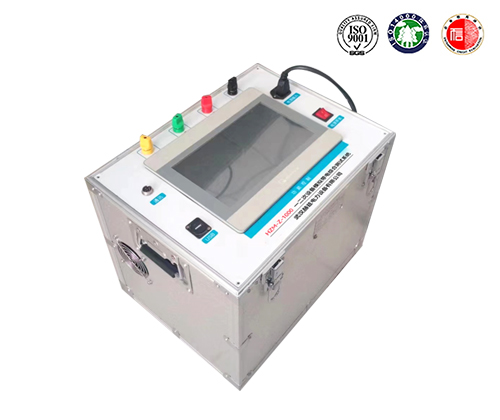

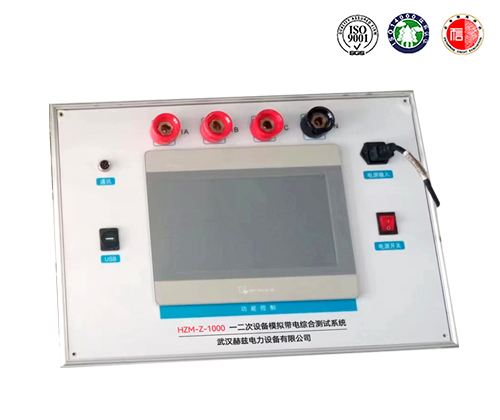

一二次设备模拟带电综合测试系统图片 ----Picture display

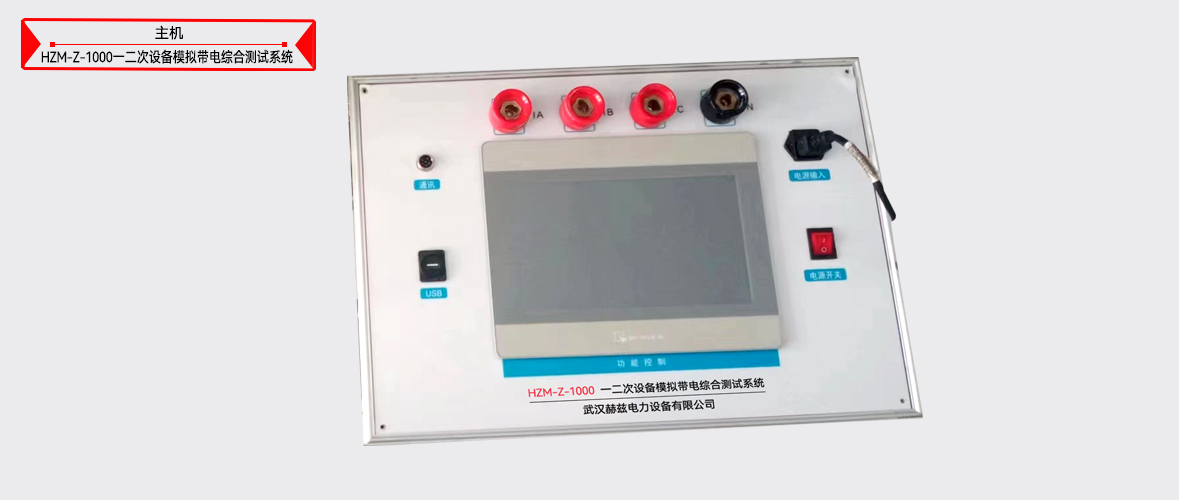

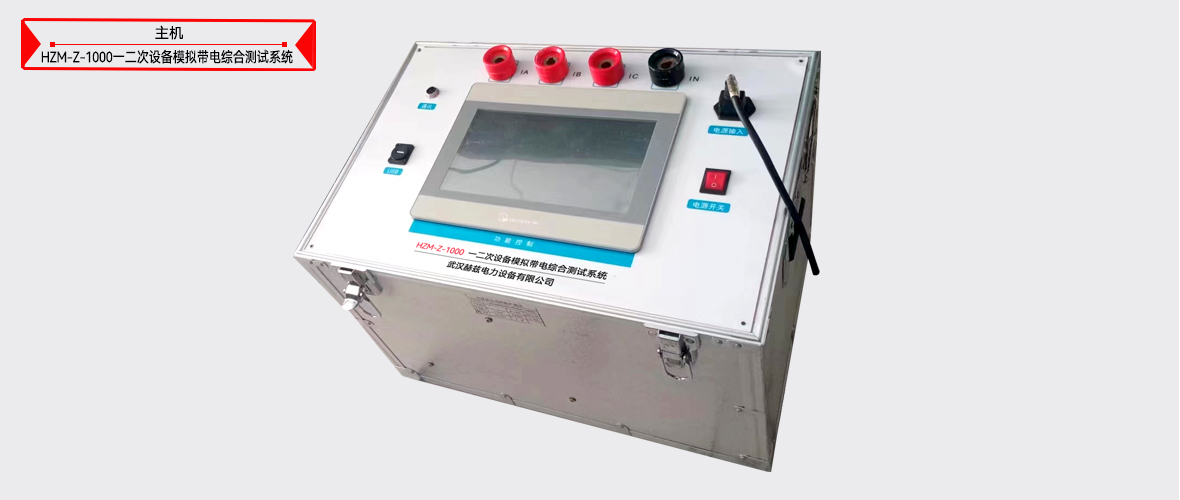

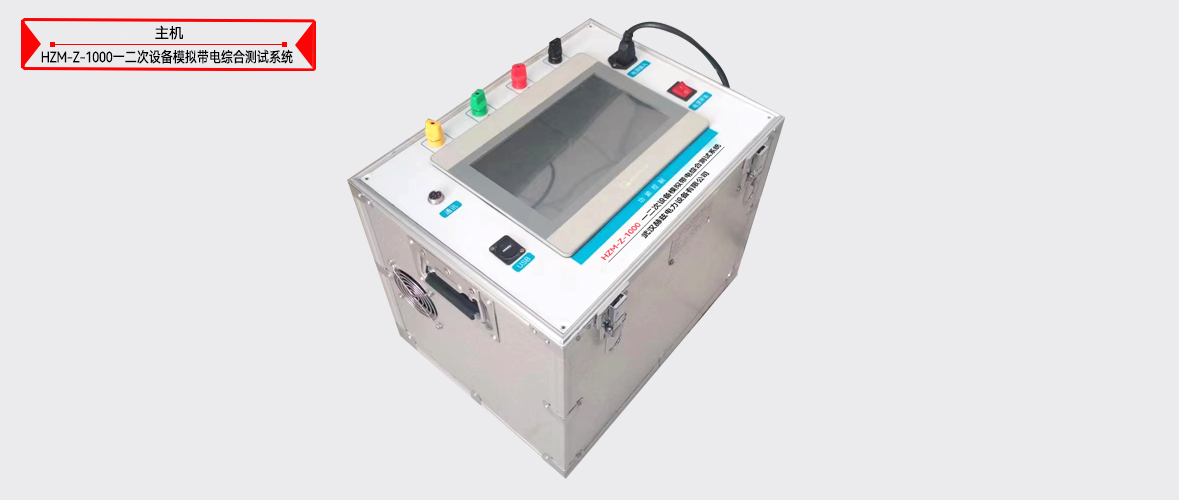

一二次设备模拟带电综合测试系统附件配件 --------Accessories
本产品HZM-Z-1000一二次设备模拟带电综合测试系统表详细清单请以说明书或代销合同为准
注 ; J9集团产品外观以实际产品为准，技术参数和型号如有变动，恕不另行通知图片一二次设备模拟带电综合测试系统附件...
