说到电压互感器，想必大部分电气人员都不陌生，但是对一个电气初学者来说就可能一知半解了
。电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器
。精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器
。它的接线方式与测量精度如果选择不合理，会直接影响到电压、功率以及电能测量的精确度
。

       因此在用户供配电系统变配电站(所)设计中，如何正确选择电压互感器，关系到测量与计量准确等级，以及继电；び胱远爸枚鞯目煽啃
。那么电压互感器的原理和作用具体是什么?接线方式又是怎样的呢?下面我们一起来学习一下吧!

       1、电压互感器的工作原理和特性：
       电压互感器可分为电磁式和电容分压式两种，电压等级在220kV及以下时多为电磁式，那么就以电磁式介绍
。

       （1）工作原理

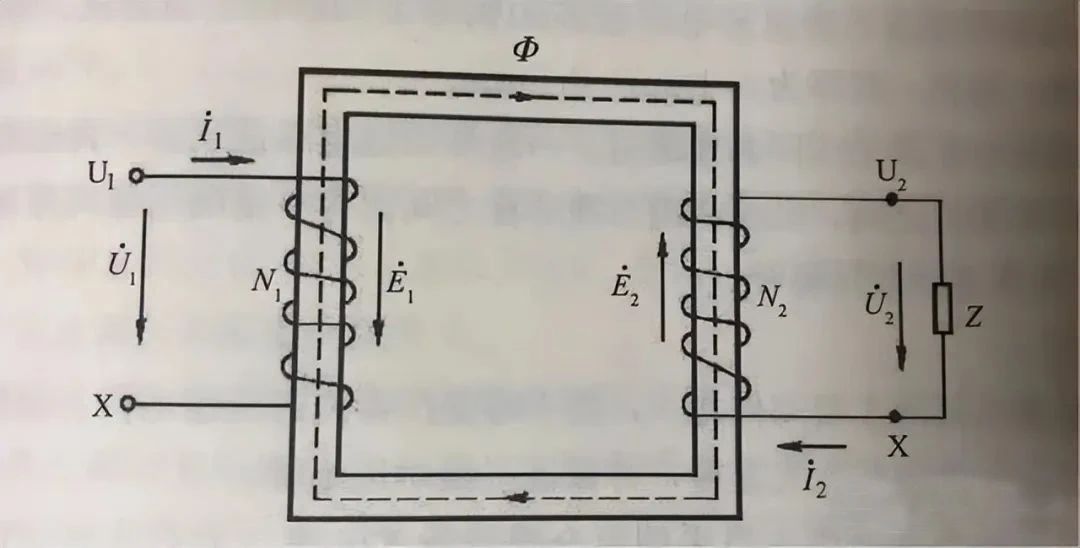

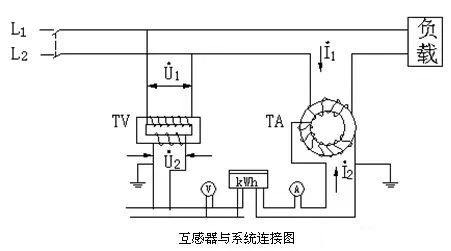

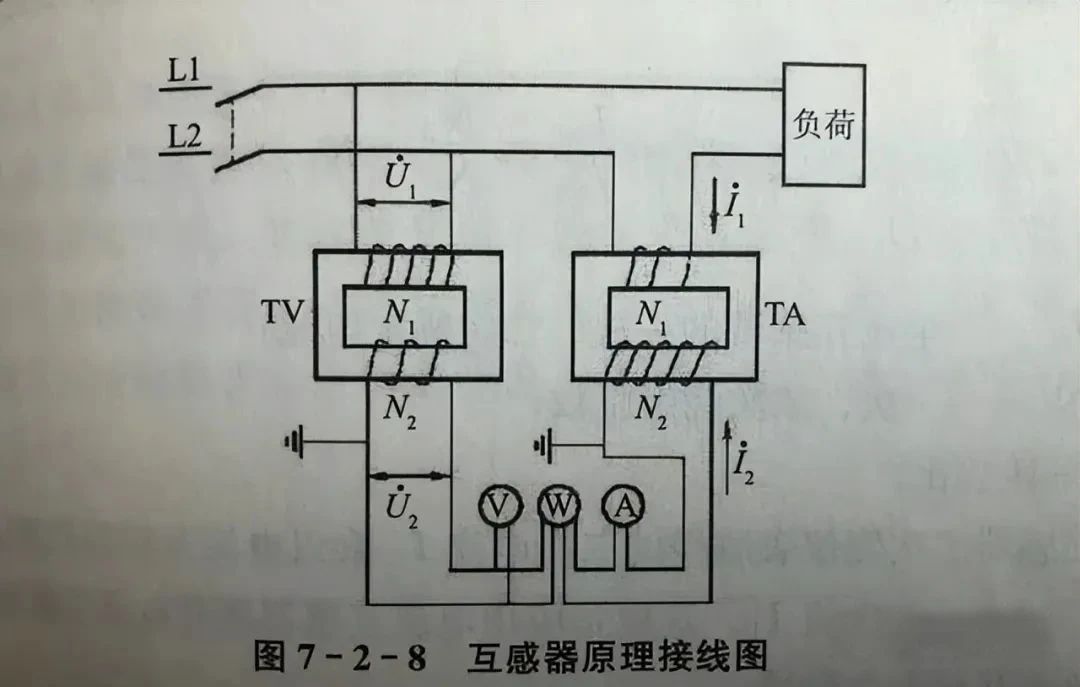

       电压互感器利用了电磁感应原理，在闭合的铁芯上，绕有两个不同匝数、相互绝缘的绕组，接入电源侧的是一次绕组N1.输出侧是二次绕组N2.

       当一次绕组加有电压时，绕组就会有交流电流通过，铁芯中就会产生与电源频率相同的交变磁通Φ1.由于一次绕组和二次绕组在一个铁芯上，根据电磁感应定律，在二次绕组会产生频率相同但数值不同的感应电动势E2.

       因为匝数的不同导致两个绕组的感应电动势不同，具体数值关系就是：N1/N2=U1/U2.根据国标，电压互感器二次侧输出电压值是100V
。

（2）电压互感器特性
       电压互感器一次电压不受二次负荷的影响
。
       电压互感器二次侧仪表或继电器的电压线圈阻抗很大，通过的电流很小，因此电压互感器正常工作时接近空载状态
。
       电压互感器二次侧不能短路，因为短路后二次侧会产生很大的短路电流，会烧毁电压互感器，所以一般电压互感器一次、二次侧装设熔断器用于短路；
。

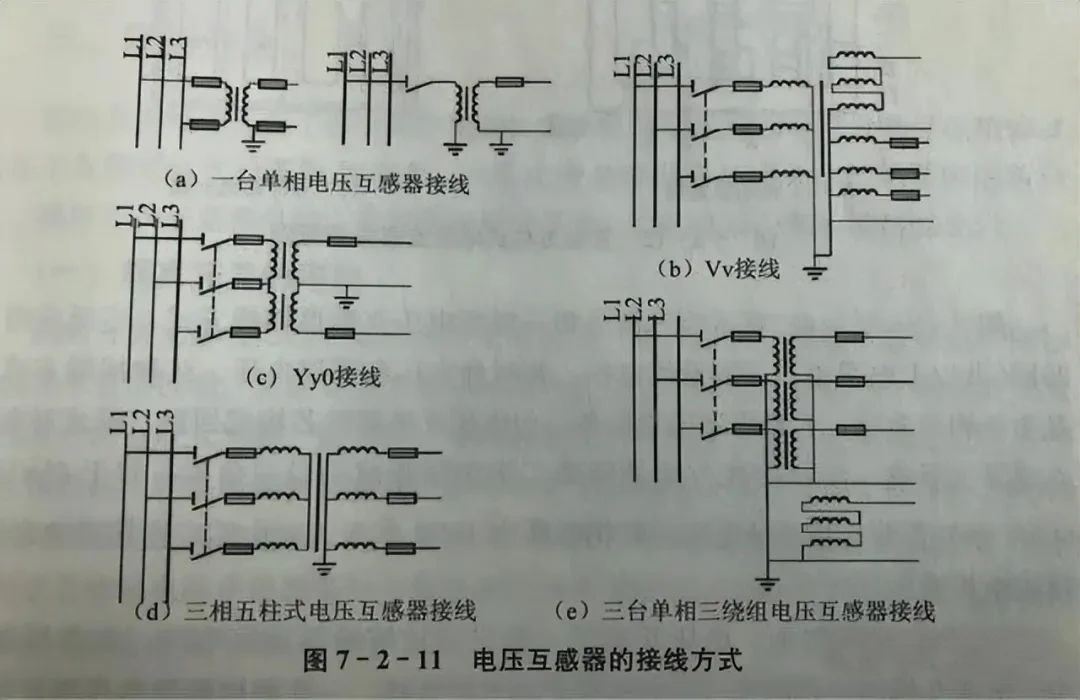

2、电压互感器接线方式：

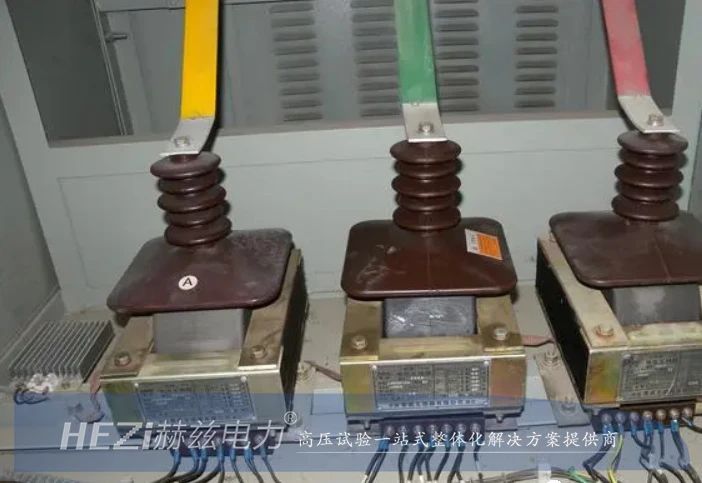

       电压互感器有单相和三相两种，三相电压互感器一般只有20kV以下电压等级
。

（1）单相电压互感器
       两台单相互感器接成Vv接线，三台单相电压互感器接成开口三角形
。

（2）三相电压互感器
       一台三相三柱式接成Yy0接线，用于测量线电压
。

3、文章总结：
       电压互感器和电流互感器原理一样都是利用了电磁感应原理，通过“电生磁"和“磁生电"将高电压转化成低电压，将大电流转化成小电流，使二次侧设备(测量仪表和继电器)都能小型化，同时也能使工作人员远离高压，保障人身安全
。
