继电；せ驹砑暗魇 --【J9集团电力】
手机：汪经理15802760502
发布时间：2024-03-21 15:23:40人气：
一、继电；さ幕境Ｊ
1、什么是继电；ぜ鞍踩远爸
当电力系统中的电力元件（如发电机、变压器、线路等）或电力系统本身发生了故障或危及其安全运行的事件时，及时向运行值班人员发出告警信号，或者直接向所控制的断路器发出跳闸命令，以终止故障或异常事件发展而起到；さ缌υ作用的装置，称为继电；ぷ爸；用于；さ缌ο低车，则称为电力系统安全自动装置，如备自投装置、安全稳定控制装置等。
2、继电；ぷ爸玫娜挝
（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部份迅速恢复正常运行
（2）反应电气元件的不正常运行状态，并根据运行维护条件而动作于发信号，减负荷或跳闸。
3、电力系统对继电；さ幕疽
可靠性、选择性、快速性、灵敏性
4、主；ぁ⒑蟊副；ぁ⒏ㄖ；ず鸵斐Ｔ诵斜；
（1）主；な锹阆低澄榷ê蜕璞赴踩，能以最快速度有选择地切除被；ど璞负拖呗饭收系谋；；
（2）后备；な堑敝鞅；せ蚨下菲骶芏，用来切除故障的；。后备；た煞治逗蟊负徒蟊噶街。远后备；な堑敝鞅；せ蚨下菲骶芏，由相邻电力设备或线路的；だ词迪值暮蟊副；；近后备；な堑敝鞅；ぞ芏，由本电力设备或线路的另一套；だ词迪趾蟊傅谋；；当断路器拒动时，由断路器失录；だ词迪趾蟊副；。
（3）辅助；な俏瞬钩渲鞅；ず秃蟊副；さ男阅芑虻敝鞅；ず秃蟊副；ね顺鲈诵卸錾璧募虻ケ；；
（4）异常运行；な欠从Φ缌ι璞富蛳呗芬斐Ｔ诵凶刺谋；。
二、电力系统的基本常识
1、电力系统中性点接地方式：我国电力系统中性点接地方式有三种：
（1）中性点直接接地方式。
110kV及以上电压等级电网的中性点均采用此种方式。在这种系统中，发生单相接地故障时接地短路电流很大，故称为大接地电流系统。在大接地电流系统中发生单相接地故障的概率较高，可占总故障的70%左右，因此要求其接地；つ芰槊簟⒖煽俊⒖焖俚厍谐拥囟搪饭收。
（2）中性点经消弧线圈接地方式。
利用消弧线圈的感性电流补偿接地故障时的容性电流，使接地故障电流减小。有三种方式：欠补偿、全补偿、过补偿，电力系统一般采用过补偿方式。
（3）中性点不接地方式。
3~35kV电压等级电网的中性点采用第（2）、（3）种接地方式。在这种系统中，发生单相接地故障时短路电流很小，故称为小接地电流系统。在小接地电流系统中发生单相接地故障时，并不破坏系统线电压的对称性，系统还可运行1-2小时，只有在特殊情况或电网比较复杂，接地电流比较大时，才装设有选择性的接地；，动作于信号或跳闸。
2、短路的特点

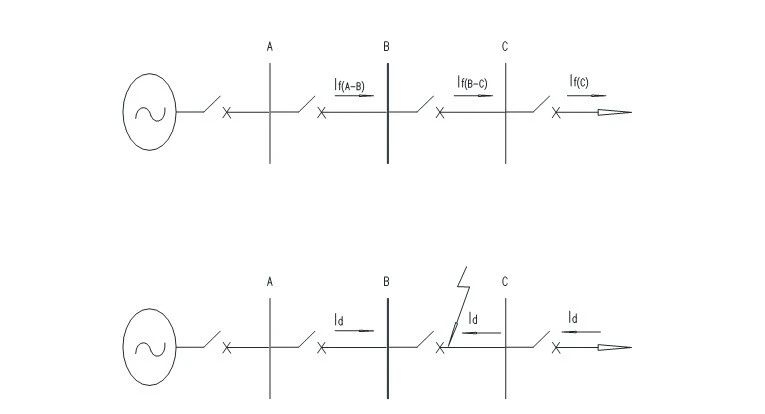

以电力线路为例，如图所示：
当线路正常运行时，对于单电源系统，如上图所示，电流从电源端流向负荷端，系统中电流为负荷电流，越靠近电源端的线路上的负荷电流越大，同时，各电压母线上的电压，一般都在额定电压的±5%-10%的范围内变化，且越靠近电源端母线电压越高。
当系统发生短路时，如图中d点，则短路点电压降到0，从电源到短路点之间将流过很大的短路电流，各电压母线上的电压也将在不同程度上有很大的降低，距短路点越近时降低得越多。所以，发生短路之后，总会伴随有电流增大、电压降低、线路始端测量阻抗减小以及电压与电流之间的相位角的变化。因此，利用正常运行与故障时这些基本参数的区别，便可以构成不同原理的继电；，如反应电流增大而动作的过电流；，反应电压降低而动作的低电压；，反应短路点到；ぐ沧按χ涞淖杩苟鞯木嗬氡；ぃǖ妥杩贡；ぃ┑。
三、高压输电线路的；づ渲茫ㄒ110kV线路为例）
1、；づ渲茫合殖≡擞玫南呗繁；び卸喔龀Ъ叶喔鲂秃，但；づ渲眉氨；ぴ砘臼窍嗤，一般有以下几种：
1.1光纤差动；ぃㄖ鞅；ぃ
1.2距离；，分别为相间距离；ぁ⒔拥鼐嗬氡；ぃê蟊副；ぃ
1.3零序电流；ぃê蟊副；ぃ
1.4其它

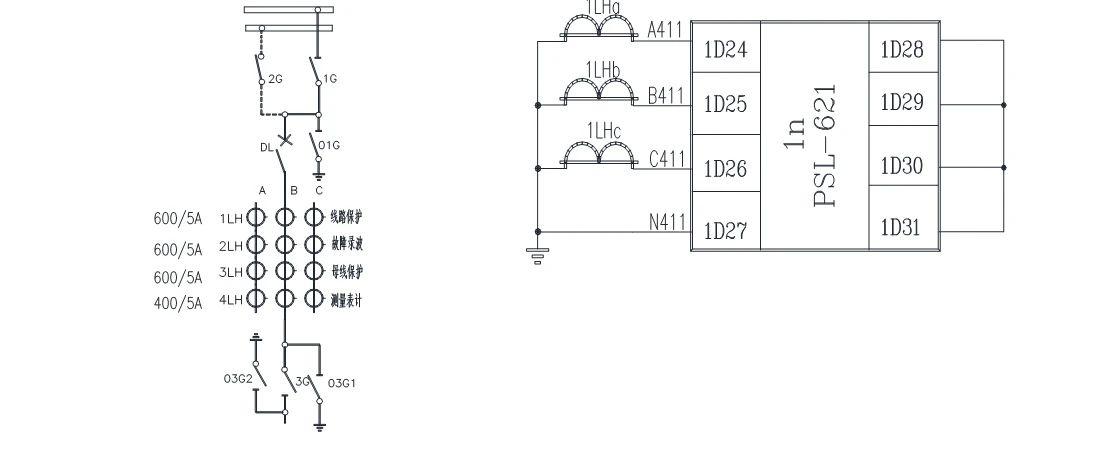

；づ渲靡韵峦嘉
这是一条110kV线路；さ亩次原理接线图，从图中可看出电流互感器及相应；さ呐渲们榭。
从上图可以看出，110kV线路电流互感器共有四个二次绕组，3组P级，变比为600/5，第一个绕组用于线路；(光差；ぁ⒕嗬氡；ぁ⒘阈虮；)，第二个绕组用于故障录波，第三个绕组用于母线；。第四个绕组为0.5S级，变比400/5，用于测量及计量。
2、；ぴ
如上图所示，当在线路AB上d点发生短路时，线路两侧的电流流向短路点，A、B母线电压降低，；ぐ沧按Φ蕉搪返愕淖杩辜跣，越靠近短路点，电压越低，电流越大，；ぐ沧按χ炼搪返愕淖杩乖叫。所以，差动；な欠从Φ缌髟黾拥谋；，距离；な欠从ο呗纷杩辜跣〉谋；，并可以根据线路阻抗测出短路点至；ぐ沧按Φ木嗬，零序；な欠从拥囟搪肥绷阈虻缌髟龃蟮谋；。
3、现场；さ魇
在电力系统中，我们规定电流的正方向是母线流向线路，当线路正常运行时，流进线路AB两侧；ぷ爸玫牡缌鞣较蛭徽桓，故；ぷ爸弥械牡缌魑讲嗟缌飨嗉。当线路发生d点短路时，流过线路两侧；ぷ爸玫牡缌魍蔽较，故；ぷ爸弥械牡缌魑讲嗟缌髦，若大于差动；ざㄖ，；ざ鞒隹谔呗妨讲喽下菲。
动作方程：Id=Ida+Idb＞Icd
3.1差动；さ牡魇
3.1.1本侧装置的本体调试
首先在装置上将光纤通道进行自环，在；ぷ爸玫牡缌骰芈范俗由霞尤氩疃；さ亩鞯缌，光纤差动；ざ，因此时在；ぷ爸媚谥挥斜静嗟缌，动作电流只有整定值的二分之一。
3.1.2光纤通道的联调
在本侧；ぷ爸玫魇哉：，要与对侧进行联调，此时恢复光纤通道，投入差动；ぱ拱，检查装置无通道告警信号，在本侧及对侧分别加入电流，装置应能正常采集并显示两侧的电流幅值，加入差动；さ亩髦，差动；びφ范鞒隹，跳开两侧断路器。
3.2距离；さ牡魇
距离；な堑妥杩贡；，在调试前只投入距离；ぱ拱，差动；ぜ傲阈虮；ぱ拱逡顺。在；ぷ爸玫牡缌骰芈芳暗缪够芈贩直鹩玫魇砸瞧骷尤氲缌骷暗缪，模拟相间故障，相间距离；ざ。模拟接地故障，接地距离；ざ。
3.3零序；さ牡魇
零序；な墙拥毓收媳；，在调试前投入零序；ぱ拱，差动；ぜ熬嗬氡；ぱ拱逡顺。在；ぷ爸玫牡缌骰芈芳暗缪够芈贩直鹩玫魇砸瞧骷尤氲缌骷暗缪，模拟接地故障，零序；ざ。
无论做什么原理的继电；ぷ爸玫魇，最终的目的是检验；ぷ爸玫谋；ざ髀呒欠裾，是否对相应的断路器发出跳闸命令以及断路器正确跳闸的过程。当满足这些条件，继电；ぷ爸镁湍芡度朐诵辛。
